工程机械制造业需要大量的中小型数控机床，乐鱼体育数控装备的机床具有品种齐全、整体造型美观、刚性强、稳定可靠、速度快等优点。

工件
解决方案

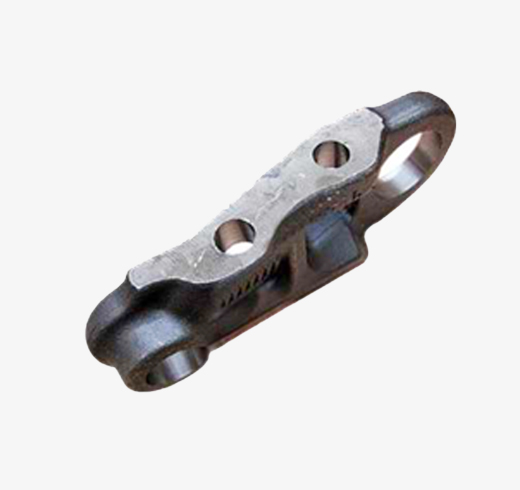

链轨节

重切型

特征

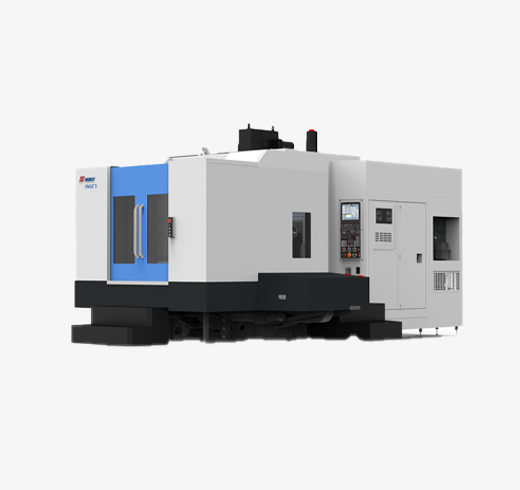

重切型卧式加工中心

适合于零件多工作面的铣、钻、镗、铰、攻丝、两维、三维曲面等多工序加工

HE63TD

项目	单位	HM63TS	HM63TD
项目	单位	HM63TS	HM63TD
工作台尺寸	mm	630×630	2-630×630
工作台最大载荷	kg	1200	1200
最大工件直径/高度	mm	1000×1000	1000×1000
三轴行程X/Y/Z	mm	1000×850×900	1000×850×900
主轴端面至工作台中心距离	mm	200～1100	200～1100
三轴快移速度X/Y/Z	m/min	20 [30]	20 [30]
主电机功率	kW	15/18.5 [18.5/22]	15/18.5 [18.5/22]
主轴最高转速	rpm	4500	4500
主轴锥孔	-	7:24锥度 NO.50	7:24锥度 NO.50
刀库容量	把	40（链式）	40（链式）
刀柄型式	-	MAS403 BT50	MAS403 BT50

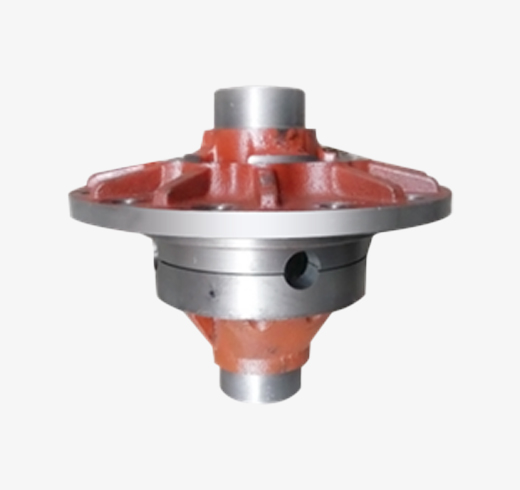

分体式差速器壳体

滑动导轨型

滑动导轨型

特征

滑动导轨型数控卧式车床

广泛满足汽车、航空航天、模具、仪器仪表等各行业对中小型零件的高效率加工需求

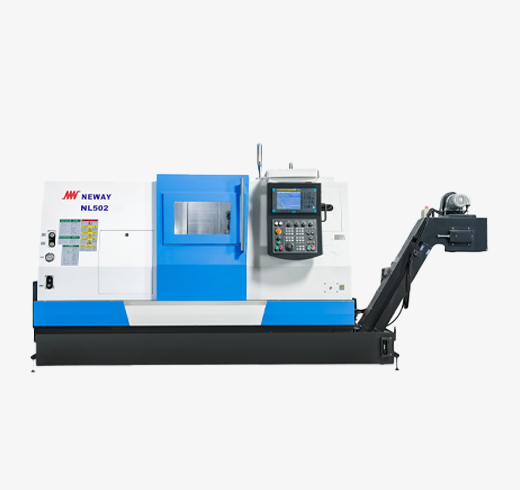

NL502

名称	单位	NL502
床身最大回转直径	mm	Φ660
最大切削直径	mm	Φ500
最大切削长度	mm	570
行程X/Z	mm	280/600
快移速度X/Z	m/min	16/20
主电机功率	kW	22/26
主轴最高转速	r/min	3500
主轴端部型号	ISO	A2-8
锥孔锥度	莫氏	5#(活顶尖）

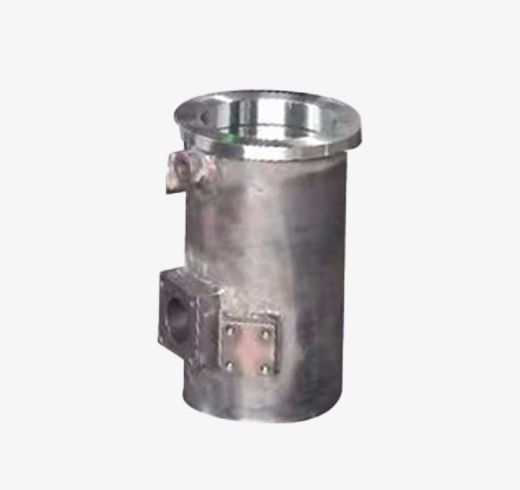

油缸

滑动导轨型

滑动导轨型

特征

滑动导轨型数控卧式车床

广泛满足汽车、航空航天、模具、仪器仪表等各行业对中小型零件的高效率加工需求

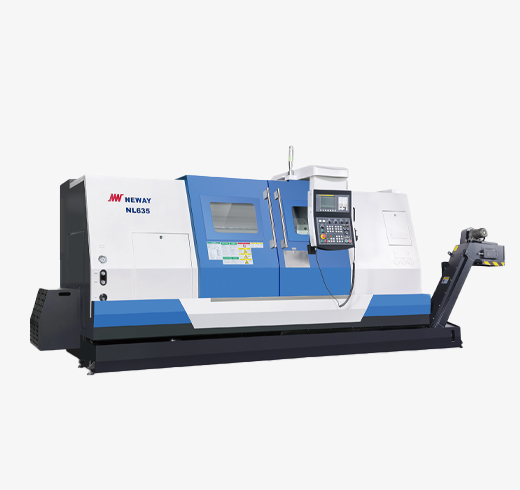

NL635

名称	单位	NL635	NL635Z	NL635SCZ
床身最大回转直径	mm	Φ770	Φ770	Φ650
最大切削直径	mm	Φ630	Φ630	Φ630
最大切削长度	mm	1500	1500	1500
行程X/Z	mm	350/1600	350/1600	330/1600
快移速度X/Z	m/min	12/16	12/16	8/12
主电机功率	kW	15/18.5	15/18.5	15/18.5
主轴最高转速	r/min	2000	1000	1000
主轴端部型号	ISO	A2-8	A2-11	A2-11
锥孔锥度	莫氏	5#	5#	5#

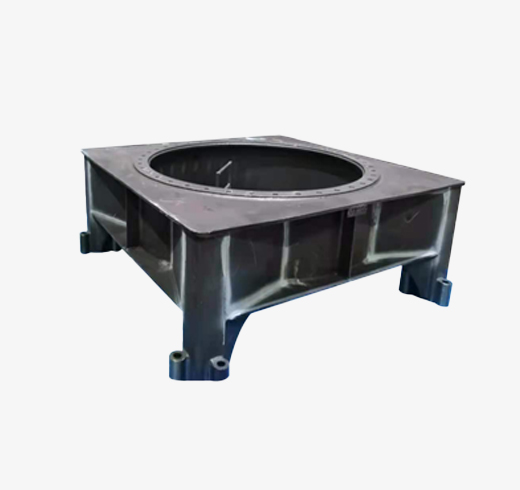

塔式起重机下支座

重切型

特征

重切型龙门加工中心

以加工黑色和有色金属大中型复杂零件为对象，具有高速、高精度、高柔性、环保等特点

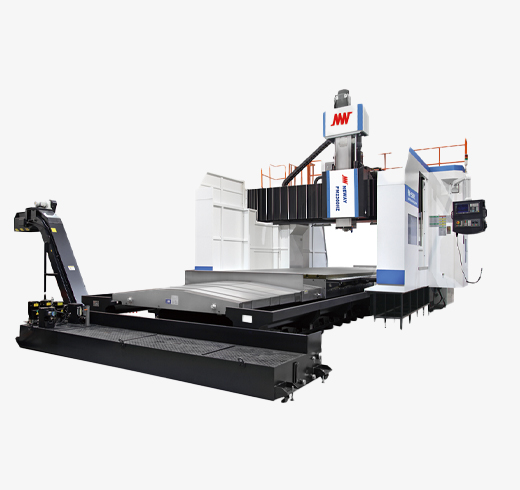

PM2560HZ

项目	单位	PM2540HZ	PM2560HZ	PM2580HZ
工作台宽度	mm	2500
工作台长度	mm	4000	6000	8000
工作台行程（X轴）	mm	4200	6200	8500
滑鞍行程（Y轴）	mm	3200	3700 [4200]
滑枕行程（Z轴）	mm	1000 [1250][1500]
两立柱之间距离	mm	2800 [3200]	3300 [3800]
刀柄规格	-	BT50
转速范围	r/min	40～3500[Z轴1500：40～3000]
最大输出扭矩	N.m	1120/1320
主轴电机功率	kW	22/26

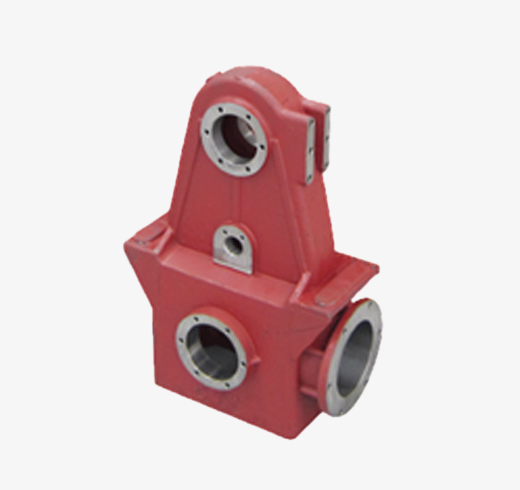

汽车起重机后尾架

数控刨台卧式

数控刨台卧式

特征

数控刨台卧式铣镗床

适合于中型零件进行端面铣、镗/钻孔、攻丝、车螺纹、车外圆以及三维曲面等的多工序加工，可一次装夹完成多个工序加工

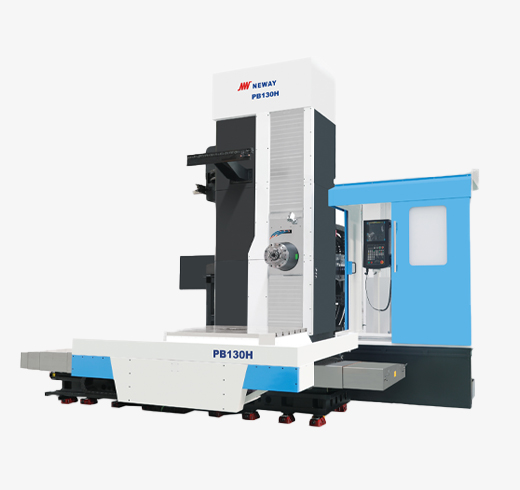

PB130H

项目	单位	PB130H
工作台尺寸	mm	1600×1800 [2000x2000][2000x2500]
工作台最大载荷	kg	15000 [25000]
工作台T型槽宽度	mm	28
工作台横向行程(X轴)	mm	3000 [4000]
主轴箱垂直行程(Y轴)	mm	2000 [2500]
立柱纵向行程 (Z轴)	mm	1600
滑枕轴向行程 (V轴)	mm	/
镗轴轴向行程 (W轴)	mm	800
平旋盘滑块径向移动（U轴）	mm	/
镗轴直径	mm	Φ130
主轴锥孔	-	BT50
主轴电机功率	kW	22/30
主轴转速	rpm	10～2500
铣轴最大扭矩	N.m	2837/3868
最大轴向抗力	N	25000
